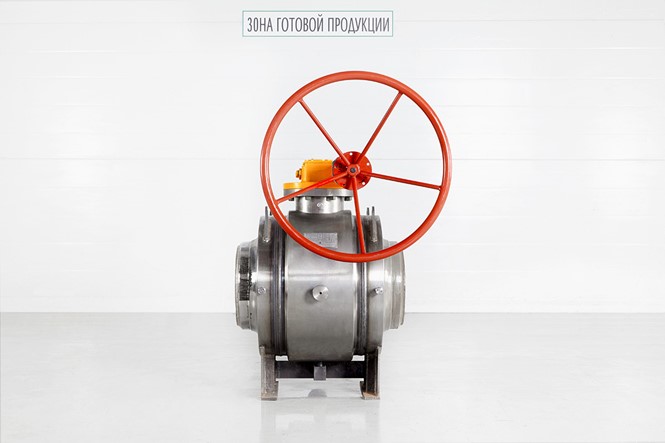

Шаровые краны Проминтех

Краны изготовлены в соответствии с техническими условиями ООО «Завод "ПромИнТех» «ТУ 3742-002-17871972-2014 Краны шаровые DN 50 — 1000 (NPS 2’’ — 40’’) PN 1,6- 25,0 МПа (Class 150 — 1500)»; «СТО газпром 2-4.1-212-2008 Общие технические требования к трубопроводной арматуре, поставляемой на объекты ПАО «Газпром»; «СТ ЦКБА 052-2008 Арматура трубопроводная. Требования к материалам арматуры, применяемой для сероводородсодержащих сред»; «API 6D Нефтяная и газовая промышленность. Арматура»; «ГОСТ 21345-2005 краны шаровые, конусные и цилиндрические на номинальное давление не более PN 250» и других российских и международных стандартов.

Материальное исполнение всех типов шаровых кранов

Корпус Шар/седла Шток
Углеродистая сталь

А105

WCB

LCC

LF2

LF3

F60 / F65

Нержавеющая сталь

316

321

347

13Сг

13Cr4Ns

17-4PH

бМо

Супердуплексная НС никелиевые сплавы

Никель

Монель

Титан

Углеродистая сталь

А105

LF2

LF3

F60 / F65

Нержавеющая сталь

316

321

347

13Сг

13Cr4Ns

17-4PH

бМо

Супердуплексная НС никелиевые сплавы

Инконель

Инколой

Монель

Стеллит

Титан

Углеродистая сталь

4140,LF3

F60 / F65

Нержавеющая сталь

316

13Сг

13Cr4Ns

17-4PH

бМо

Супердуплексная НС никелиевые сплавы

Инконель

Монель

Титан

Седло Уплотнения Крепеж
Мягкое седло

А105

LF2

LF3

F60 / F65

Металлическое седло

ТСС

ENP

ССС

Ni-SIC

Углеродистая сталь

Усиленный политетрафторэтилен фторуглерод

Гидрированный акрилонитрил- бутадиен -каучук

Перфтор-каучук

Графит

Углеродистая сталь

4140,LF3

F60 / F65

Нержавеющая сталь

316

13Сг

13Cr4Ns

17-4PH

бМо

Супердуплексная НС никелиевые сплавы

Инконель

Монель

Титан

Температурный интервал

  • Низкие температуры до -196 °C;
  • Высокие температуры до +625°C;

Управление

Рычаг управления, редуктор, привод (электрический, пневматический, гидравлический, пневмогидропривод)

Технические характеристики

Размеры и номинальные значения давления

ANSI 150 (1,6 МПа) ANSI 300 (5,0 МПа) ANSI 600 (10,0 МПа) ANSI 900 (15,0 МПа) ANSI 1500 (25,0 МПа)

ПИТ Р

2” до 40”
(50-1000мм)

2” до 40”
(50-1000мм)

2” до 40”
(50-1000мм)

2” до 40”
(50-1000мм)

2” до 36”
(50-900мм)

ПИТ Р

2” до 40”
(50-1000мм)

2” до 40”
(50-1000мм)

2” до 40”
(50-1000мм)

2” до 40”
(50-1000мм)

2” до 36”
(50-900мм)

ПИТ Р

2” до 40”
(50-1000мм)

2” до 40”
(50-1000мм)

2” до 40”
(50-1000мм)

2” до 40”
(50-1000мм)

2” до 36”
(50-900мм)

* ПИТ-Ц Кран шаровой с цельносварным корпусом
* ПИТ-Р Кран шаровой с разборным корпусом
* ПИТ-Т Кран шаровой с разборным корпусом и верхним доступом (Top Entry)
